curveElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Una curva formada por movimientos, líneas y segmentos de Bézier.

En todo momento hay una pluma o cursor conceptual.

• Los elementos de movimiento (move) mueven el cursor sin dibujar.
• Los elementos línea/cuadrática/cúbica (Line/Quadratic/Cubic) dibujan un segmento desde el cursor hasta una nueva posición, potencialmente con un punto de control para una curva de Bézier.
• Los elementos de cierre (close) dibujan una línea recta o suave de regreso al inicio de la curva o al último segmento de movimiento anterior.

A los fines del diseño, el cuadro delimitador de la curva es un rectángulo ajustado que contiene todos los segmentos, así como el punto (0pt, 0pt).

Las posiciones se pueden especificar de forma absoluta (es decir, relativas a (0pt, 0pt)) o relativas a la posición actual de la pluma/cursor, es decir, la posición donde terminó el segmento anterior.

Los puntos de control de las curvas de Bézier se pueden omitir pasando none o reflejarse automáticamente del segmento anterior pasando auto.

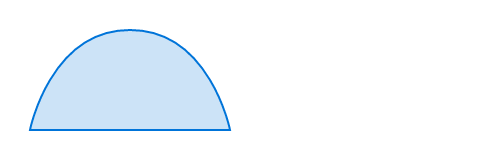

Ejemplo

#curve(
  fill: blue.lighten(80%),
  stroke: blue,
  curve.move((0pt, 50pt)),
  curve.line((100pt, 50pt)),
  curve.cubic(none, (90pt, 0pt), (50pt, 0pt)),
  curve.close(),
)

Parámetros

fill

none o color o gradient o tiling

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: none

Cómo rellenar la curva.

Al establecer un relleno, el trazo por defecto desaparece. Para crear una curva con relleno y trazo, tenés que configurar ambos.

fill-rule

str

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: "non-zero"

La regla de dibujo que se usa para rellenar la curva.

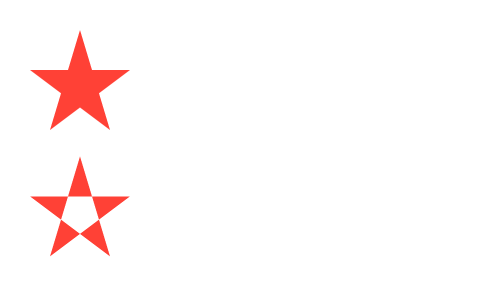

Ver ejemplo

// We use `.with` to get a new
// function that has the common
// arguments pre-applied.
#let star = curve.with(
  fill: red,
  curve.move((25pt, 0pt)),
  curve.line((10pt, 50pt)),
  curve.line((50pt, 20pt)),
  curve.line((0pt, 20pt)),
  curve.line((40pt, 50pt)),
  curve.close(),
)

#star(fill-rule: "non-zero")
#star(fill-rule: "even-odd")

stroke

none o auto o length o color o gradient o stroke o tiling o dictionary

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: auto

Cómo trazar la curva.

Se puede establecer en none para desactivar el trazo o en auto para un trazo negro de 1pt si y solo si no se da un relleno.

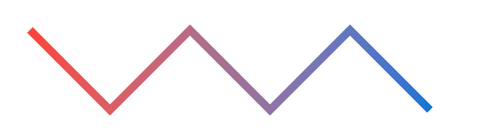

Ver ejemplo

#let down = curve.line((40pt, 40pt), relative: true)
#let up = curve.line((40pt, -40pt), relative: true)

#curve(
  stroke: 4pt + gradient.linear(red, blue),
  down, up, down, up, down,
)

components

content

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

Variádico

Los parámetros variádicos pueden especificarse varias veces.

Los componentes de la curva, en forma de movimientos, segmentos de línea y de Bézier, y cierres.

Funciones

Las funciones y los tipos pueden definir funciones. Se accede a estos miembros indicando la función o el tipo, seguido de un punto y, luego, el nombre de la función.

moveElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Inicia un componente de curva nuevo.

Si no se pasa ningún elemento curve.move, la curva empezará en (0pt, 0pt).

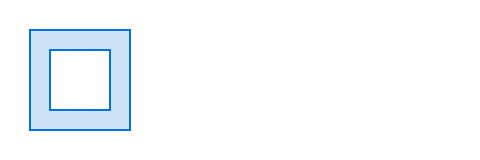

Ver ejemplo

#curve(
  fill: blue.lighten(80%),
  fill-rule: "even-odd",
  stroke: blue,
  curve.line((50pt, 0pt)),
  curve.line((50pt, 50pt)),
  curve.line((0pt, 50pt)),
  curve.close(),
  curve.move((10pt, 10pt)),
  curve.line((40pt, 10pt)),
  curve.line((40pt, 40pt)),
  curve.line((10pt, 40pt)),
  curve.close(),
)

start

array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto de inicio del componente nuevo.

relative

bool

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: false

Si las coordenadas son relativas al punto anterior.

lineElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Agrega una línea recta desde el punto actual hasta el siguiente.

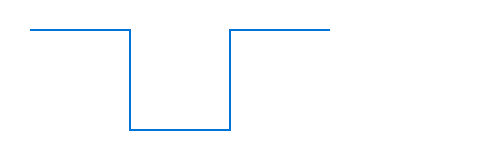

Ver ejemplo

#curve(
  stroke: blue,
  curve.line((50pt, 0pt)),
  curve.line((50pt, 50pt)),
  curve.line((100pt, 50pt)),
  curve.line((100pt, 0pt)),
  curve.line((150pt, 0pt)),
)

end

array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto en el que debe terminar la línea.

relative

bool

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: false

Si las coordenadas son relativas al punto anterior.

Ver ejemplo

#curve(
  stroke: blue,
  curve.line((50pt, 0pt), relative: true),
  curve.line((0pt, 50pt), relative: true),
  curve.line((50pt, 0pt), relative: true),
  curve.line((0pt, -50pt), relative: true),
  curve.line((50pt, 0pt), relative: true),
)

quadElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Agrega un segmento de curva de Bézier cuadrática desde el último punto hasta end, usando control como punto de control.

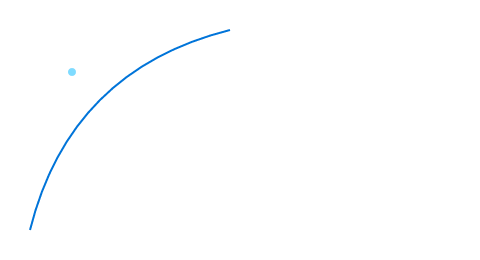

Ver ejemplo

// Function to illustrate where the control point is.
#let mark((x, y)) = place(
  dx: x - 1pt, dy: y - 1pt,
  circle(fill: aqua, radius: 2pt),
)

#mark((20pt, 20pt))

#curve(
  stroke: blue,
  curve.move((0pt, 100pt)),
  curve.quad((20pt, 20pt), (100pt, 0pt)),
)

control

none o auto o array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto de control de la curva de Bézier cuadrática.

• Si es auto y este segmento sigue a otra curva de Bézier cuadrática, se reflejará el punto de control anterior.
• Si es none, el punto de control por defecto es end y la curva será una línea recta.

Ver ejemplo

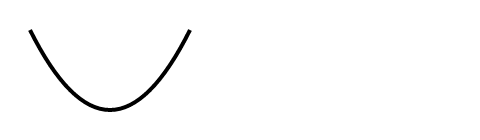

#curve(
  stroke: 2pt,
  curve.quad((20pt, 40pt), (40pt, 40pt), relative: true),
  curve.quad(auto, (40pt, -40pt), relative: true),
)

end

array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto en el que debe terminar el segmento.

relative

bool

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: false

Si las coordenadas control y end son relativas al punto anterior.

cubicElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Agrega un segmento de curva de Bézier cúbica desde el último punto hasta end, usando control-start y control-end como puntos de control.

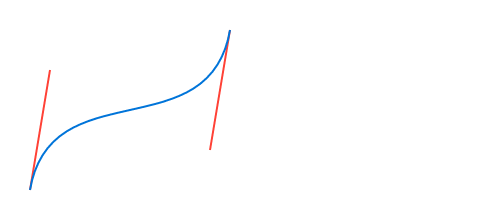

Ver ejemplo

// Function to illustrate where the control points are.
#let handle(start, end) = place(
  line(stroke: red, start: start, end: end)
)

#handle((0pt, 80pt), (10pt, 20pt))
#handle((90pt, 60pt), (100pt, 0pt))

#curve(
  stroke: blue,
  curve.move((0pt, 80pt)),
  curve.cubic((10pt, 20pt), (90pt, 60pt), (100pt, 0pt)),
)

control-start

none o auto o array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto de control que sale del inicio del segmento de curva.

• Si es auto y este elemento sigue a otro elemento curve.cubic, se reflejará el último punto de control. En términos de SVG, esto hace que curve.cubic se comporte como el operador S en lugar del operador C.

• Si es none, la curva no tiene primer punto de control o, de manera equivalente, el punto de control por defecto es el punto de inicio de la curva.

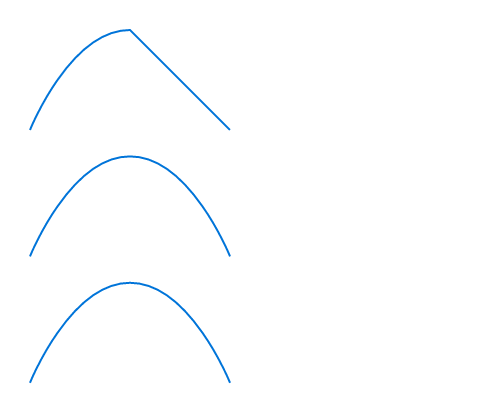

Ver ejemplo

#curve(
  stroke: blue,
  curve.move((0pt, 50pt)),
  // - No start control point
  // - End control point at `(20pt, 0pt)`
  // - End point at `(50pt, 0pt)`
  curve.cubic(none, (20pt, 0pt), (50pt, 0pt)),
  // - No start control point
  // - No end control point
  // - End point at `(50pt, 0pt)`
  curve.cubic(none, none, (100pt, 50pt)),
)

#curve(
  stroke: blue,
  curve.move((0pt, 50pt)),
  curve.cubic(none, (20pt, 0pt), (50pt, 0pt)),
  // Passing `auto` instead of `none` means the start control point
  // mirrors the end control point of the previous curve. Mirror of
  // `(20pt, 0pt)` w.r.t `(50pt, 0pt)` is `(80pt, 0pt)`.
  curve.cubic(auto, none, (100pt, 50pt)),
)

#curve(
  stroke: blue,
  curve.move((0pt, 50pt)),
  curve.cubic(none, (20pt, 0pt), (50pt, 0pt)),
  // `(80pt, 0pt)` is the same as `auto` in this case.
  curve.cubic((80pt, 0pt), none, (100pt, 50pt)),
)

control-end

none o array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto de control que llega al punto final del segmento de curva.

Si se establece en none, la curva no tiene punto de control final o, de manera equivalente, el punto de control por defecto es el punto final de la curva.

end

array

ObligatorioPosicional

Los parámetros posicionales se especifican en orden, sin nombres.

El punto en el que debe terminar el segmento de curva.

relative

bool

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: false

Si las coordenadas control-start, control-end y end son relativas al punto anterior.

closeElemento

Las funciones de elemento pueden personalizarse con reglas set y show.

Desde: 0.13.0

Cierra la curva agregando un segmento desde el último punto hasta el inicio de la curva (o hasta el último punto curve.move anterior).

Ver ejemplo

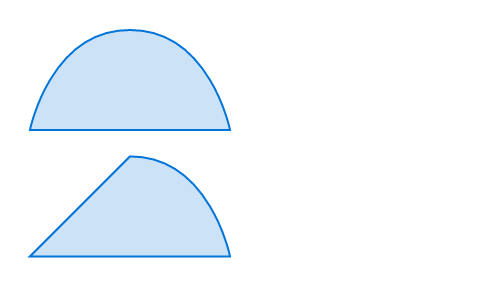

// We define a function to show the same shape with
// both closing modes.
#let shape(mode: "smooth") = curve(
  fill: blue.lighten(80%),
  stroke: blue,
  curve.move((0pt, 50pt)),
  curve.line((100pt, 50pt)),
  curve.cubic(auto, (90pt, 0pt), (50pt, 0pt)),
  curve.close(mode: mode),
)

#shape(mode: "smooth")
#shape(mode: "straight")

mode

str

Configurable con set

Los parámetros configurables pueden personalizarse para todos los usos posteriores de la función mediante una regla set.

Por defecto: "smooth"

Cómo cerrar la curva.
